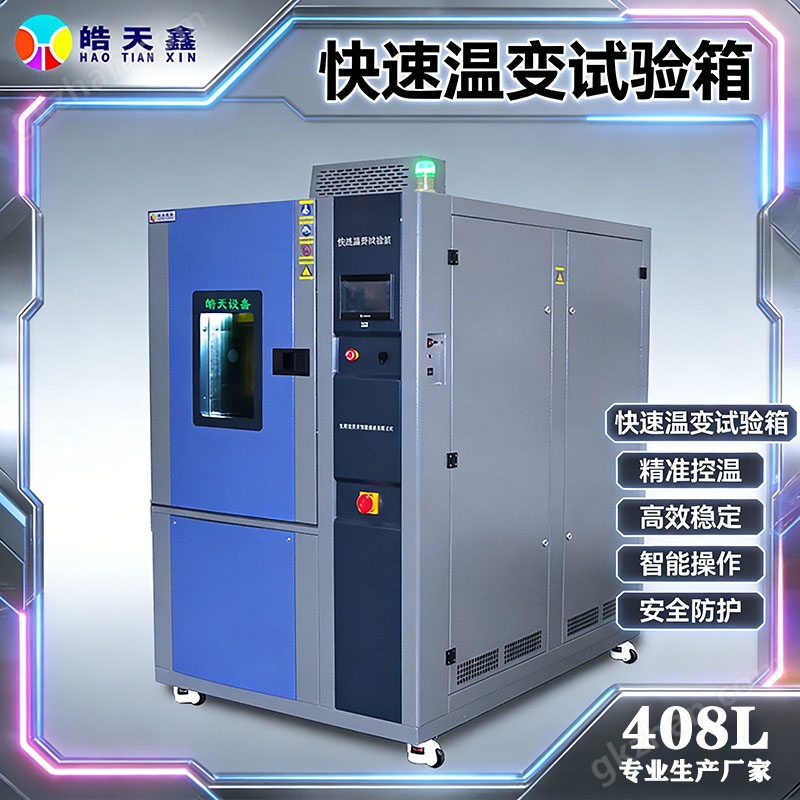

快速温变试验箱408L线性≥10℃/min

快速温变试验箱408L线性≥10℃/min

适应于仪器、仪表、电工、电子产品电子零组件，成品、半成品、半导体、化学、材料等个中环境测试整机及零部件等作温度快速变化或渐变条件下的适应性试验及应力筛选试验以便对试品在拟定条件下的性能、行为作出分析及评价（快速变化）

快速温变试验箱408L线性≥10℃/min

制冷原理


为什么车载摄像头离不开快速温变测试？

ADAS（高级驾驶辅助系统）及自动驾驶功能的实现，高度依赖车载摄像头采集的环境图像质量。然而，车载摄像头在实际使用中面临极其严苛的温度冲击场景：

夏季正午路面温度高达70℃+，摄像头模组表面温度可超过85℃；

车辆驶入隧道或地下车库，环境温度在数十秒内骤降20~30℃；

冬季寒冷地区，整车从-30℃室外进入暖车库，摄像头经历剧烈温升；

发动机舱、车顶模块等安装位置，日夜交替伴随快速温度循环。

普通高低温箱无法复现这种剧烈的温度变化率，只有快速温变试验箱才能真正模拟真实用车环境下的热应力冲击，提前暴露摄像头的设计缺陷与工艺薄弱点。

降温时间：非线性升温速率（5℃/10℃/15℃/20℃/25℃/30℃）

升温时间：非线性升温速率（5℃/10℃/15℃/20℃/25℃/30℃）

         线性升温速率（5℃/10℃/15℃/20℃/25℃）

         线性升温速率（5℃/10℃/15℃/20℃/25℃

快速温变试验箱的四大关键作用

作用一：验证光学系统对焦稳定性（防止热漂移）

问题背景：镜头材料（塑料/玻璃/树脂）与镜筒结构的热膨胀系数不同，温度剧变会导致焦平面偏移，造成图像模糊。

快速温变的作用：以≥10℃/min的速率在-40℃↔85℃之间反复冲击，在线监测MTF（调制传递函数）下降率与对焦响应时间。能够精准判断自动对焦（AF）机构的温度补偿能力，以及定焦镜头的焦深余量是否充足。

典型失效模式：高温下焦面后移导致远距离模糊；低温下对焦卡死或响应延迟。

作用二：评估图像传输链路的信号完整性

问题背景：车载摄像头多采用GMSL、FPD-LINK或LVDS高速串行接口，信号速率高达3~6Gbps。温度剧变会引起PCB介电常数变化、连接器接触应力、线束阻抗漂移，导致误码、丢帧甚至黑屏。

快速温变的作用：在温度循环过程中持续监测眼图、抖动、误码率（BER）。可以区分是器件温度特性问题还是焊点/连接器热疲劳问题。

典型失效模式：低温下眼图闭合、高温下抖动超标、循环后期出现间歇性误码。

作用三：暴露焊点与FPC连接器的热疲劳风险

问题背景：摄像头模组内部存在大量BGA封装图像传感器、电阻电容以及FPC软板连接器。反复热胀冷缩会累积塑性应变，最终导致焊点微裂纹、连接器接触电阻异常升高。

快速温变的作用：通过数百次快速温度循环（如100次），加速焊点疲劳过程。配合在线电阻监测或试验后X-ray/切片分析，可量化焊点寿命与工艺余量。

典型失效模式：图像传感器虚焊引起花屏或彩色条纹；FPC连接器接触不良导致电源瞬断。

作用四：筛选图像传感器的温度稳定性

问题背景：CMOS图像传感器的暗电流、噪声、色彩还原度与温度强相关。快速温变可诱发传感器内部热应力，导致坏点增多、白平衡漂移或输出异常。

快速温变的作用：在温度极值保持阶段拍摄标准色卡，分析ΔE色差、信噪比（SNR）及坏点数量。可有效筛选出传感器晶圆级缺陷或封装气密性不足的批次。

典型失效模式：高温下图像偏红（白平衡失调）；低温下暗电流噪声增大，夜间图像雪花严重。
