复合盐雾试验箱干湿循环自动切换与腐蚀氛围精准调控原理

一、引言

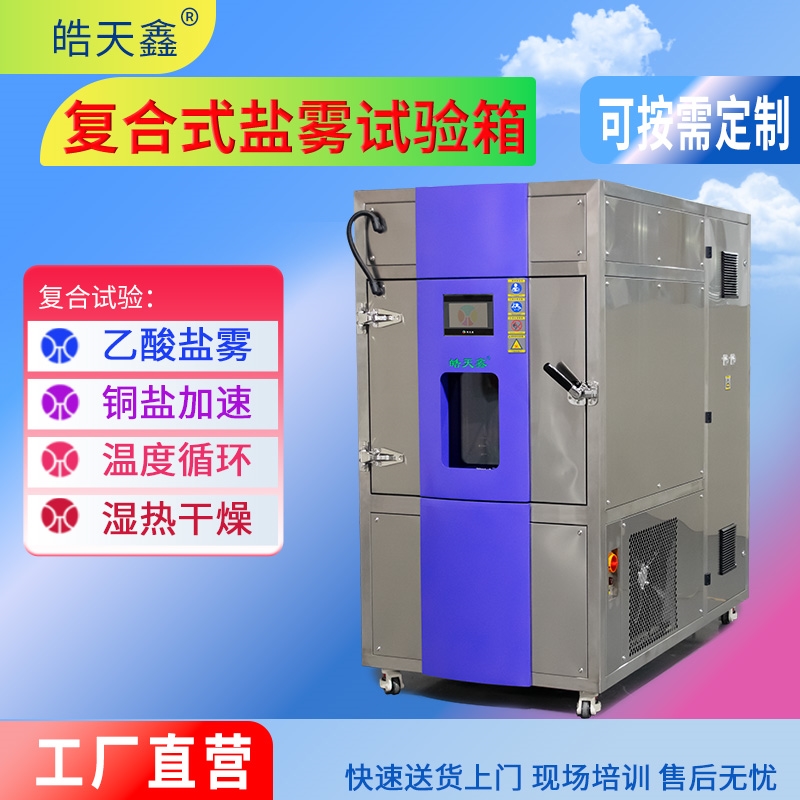

复合盐雾试验箱（交变盐雾试验箱）是在传统连续盐雾试验基础上发展起来的先进腐蚀试验设备，广泛应用于汽车零部件、金属涂层、电子元器件、紧固件的耐腐蚀性能评估。与单纯的恒定盐雾试验相比，复合盐雾试验通过模拟自然界 "盐雾沉降 — 干燥 — 湿润" 交替出现的真实腐蚀环境，能够更真实地复现户外服役中的腐蚀机理，因而被 GB/T 10125、ISO 9227 等标准广泛采纳。

复合盐雾试验的难点在于干湿循环的自动切换与腐蚀氛围的精准调控。试验需要在同一腔体内，按预设时序自动完成盐雾喷雾、湿热保持、干燥吹风等多个阶段的无缝切换，各阶段温湿度、喷雾量、气流状态须精准可控，否则试验条件波动会造成腐蚀数据分散，影响材料耐蚀性判定的一致性。本文从系统架构与自动控制原理出发，解析复合盐雾试验箱干湿循环切换与腐蚀氛围调控的核心技术。

二、复合盐雾试验的系统组成与阶段定义

一套完整的复合盐雾试验箱由盐水供给系统、压缩空气系统、喷雾塔（喷嘴）、加热温控系统、干湿循环控制系统、排雾系统与集液回收装置组成。试验按预设程序在多个阶段间循环，典型阶段包括：

1. 盐雾沉降阶段：喷雾塔持续喷出细微盐雾，腔内保持饱和湿度，盐雾均匀沉降到样品表面，模拟含盐潮湿大气环境；

2. 湿热保持阶段：停止喷雾，腔内维持高温高湿，盐液在样品表面保持湿润，促进电化学腐蚀反应；

3. 干燥阶段：开启强制循环风机与加热系统，将腔内空气相对湿度降低，样品表面水分逐步蒸发，盐分浓缩结晶，模拟干燥环境下的腐蚀加速过程。

这三个阶段的时序切换、时长比例与温湿度设定，共同决定腐蚀试验的严酷程度与失效机理，是复合盐雾试验区别于恒定盐雾的核心所在。

三、干湿循环自动切换的时序控制原理

干湿循环自动切换的核心，是控制系统对喷雾、加热、风机、排水等多执行部件的时序协调与状态互锁。

1、多阶段程序调度

设备内置可编程控制器（PLC）或专用微控系统，支持编辑多段循环程序。每段程序定义阶段类型（喷雾 / 湿热 / 干燥）、目标温度、目标湿度、运行时长，以及进入下一阶段的转换条件。控制程序按设定序列顺序执行，循环次数可设定，实现全自动无人值守的长期交变试验。

2、阶段切换的无缝衔接

阶段切换的关键在于避免条件突变造成样品附加应力或试验失真。从盐雾阶段切换至干燥阶段时，若瞬间切断喷雾并全力加热吹风，样品表面盐液急剧浓缩，可能造成不真实的腐蚀加速。因此，控制系统采用渐变过渡策略：关闭喷雾后，先维持一段时间低风速排雾，再逐步加大风机风量与加热功率，使腔内湿度平缓下降，样品表面水分缓慢蒸发，还原自然干燥过程。

3、执行部件状态互锁

各阶段之间设置逻辑互锁，防止误操作。例如盐雾喷雾阶段，压缩空气压力不足时禁止喷雾启动；干燥阶段高温加热时，若喷雾电磁阀未关闭则锁定加热，避免盐雾与高温气流冲突；排雾风机在喷雾阶段持续低速运行，保证腔内盐雾浓度均匀且不外溢，形成稳定的腐蚀氛围。

四、腐蚀氛围精准调控原理

腐蚀氛围的精准控制，直接决定试验结果的重复性与可比性，主要涉及盐雾沉降量、温度、湿度、气流四个参数的闭环调节。

1、盐雾沉降量调控

盐雾沉降量是腐蚀试验的关键严酷度指标，标准要求在一定面积内的集雾量落在规定区间。系统通过调节喷雾压力、喷嘴流量与喷雾塔高度协同控制沉降量：压力传感器实时监测压缩空气压力，闭环调节调压阀维持稳定喷雾气压；盐水供给采用计量泵精确输送，保证单位时间喷盐量恒定。通过对沉降量的自动采样反馈，系统可微调喷雾参数，使各点沉降量均匀且处于标准范围。

2、温度闭环控制

腔体内温度由加热器与冷却（如需要）共同调节。控制系统采集多点温度传感器信号，通过 PID 算法实时修正加热功率，保证盐雾阶段、湿热阶段、干燥阶段各自的目标温度稳定，温度波动控制在标准容差内。干燥阶段需快速升温并维持一定温度加速水分蒸发，加热系统须具备足够的功率余量并配合风道设计保证腔体均匀。

3、湿度精准调控

干燥阶段对湿度的控制尤为关键。系统通过除湿（加热 + 强制通风降低相对湿度）与加湿（喷雾 / 蒸汽加湿）双向调节，使样品表面干燥速度可控。湿度传感器实时反馈，控制风机转速与加热输出，将相对湿度稳定在设定区间，避免过度干燥导致盐分过快结晶或干燥不足导致腐蚀反应不充分。

4、气流均匀性控制

腔体内部风道与风机布局经流体仿真优化，保证各阶段气流在样品区均匀分布。干燥阶段风量可调，配合排雾系统，使盐雾阶段结束后的残留雾气快速排出，为下一阶段建立稳定环境；同时防止局部气流死角造成样品间腐蚀程度不一致。

五、腐蚀氛围精准调控对试验结果的影响

干湿循环自动切换与腐蚀氛围精准调控，直接关系到复合盐雾试验的有效性与可重复性。切换时序精准、参数稳定，样品表面经历的 "盐雾沉降 — 湿润 — 干燥 — 盐分浓缩" 过程与实际户外含盐潮湿环境高度一致，腐蚀失效机理真实，试验结果横向可比；反之，切换突变、温湿度漂移，会导致样品出现非真实的腐蚀特征，不同批次、不同设备间数据离散，无法作为材料选型与质量判定的可靠依据。

六、总结

复合盐雾试验箱通过多段程序调度、渐变过渡切换、执行部件互锁，实现干湿循环的自动无缝切换；通过对盐雾沉降量、温度、湿度、气流的闭环精准调控，构建稳定可控的腐蚀氛围。这一套自动控制体系，使复合盐雾试验能够真实模拟户外盐雾 - 干湿交替的腐蚀环境，为汽车、电子、金属涂层的耐蚀性能评估提供高重复性、高可比性的试验平台。随着耐蚀材料研发与产品可靠性要求提升，干湿循环精准调控技术将持续成为复合盐雾试验设备迭代升级的核心方向。
