无人机机载电路模块高空低气压温循试验｜MIL-STD-810H｜高海拔低气压试验箱

一、行业背景与技术需求

无人机在高原、高海拔地区及高空巡航作业时，机载电路模块、电源、通信、飞控等电子部件需同时承受低温、低气压的双重环境应力。海拔每升高 1000 米，气压约下降 10%，空气密度降低、对流散热能力显著减弱、空气击穿电压下降，电子元器件的散热性能、绝缘性能、密封性能均发生明显变化，极易诱发过热、爬电、放电击穿、密封渗漏等失效。

常规地面常压环境试验无法真实复现高空低气压工况，产品若未经高空环境验证便投入高原、高空作业，存在重大可靠性隐患。依据 MIL-STD-810H《环境工程考虑和实验室试验》、GB/T 2423.25 温湿度低气压复合试验标准，需通过高海拔低气压试验箱，在可控高低温条件下同时模拟目标海拔对应的低气压环境，对机载电路模块开展高空温循低气压复合验证。

二、高空低气压温循试验的标准要求

MIL-STD-810H Method 500.6 低气压试验标准规定，试验需模拟目标海拔高度的气压环境，同时结合温度循环工况，完整复现产品高空服役环境剖面。低气压试验主要考核产品在低气压下的绝缘性能、密封性能与散热性能；结合温度循环，则进一步激发电子元器件在温差应力与低压环境耦合下的失效。

试验要求气压控制精确，腔体真空度稳定维持在目标海拔对应气压，常见试验海拔为 1500 米（约 85kPa）、4000 米（约 61kPa）、8000 米（约 36kPa）等档位；同步开展 - 40℃～70℃温度循环，升降温速率、保温时长按产品规范设定。试验全程温度、气压需同步稳定，任何单一参数漂移都会导致复合工况失真，试验结论失效。

三、高海拔低气压试验箱的适配优势

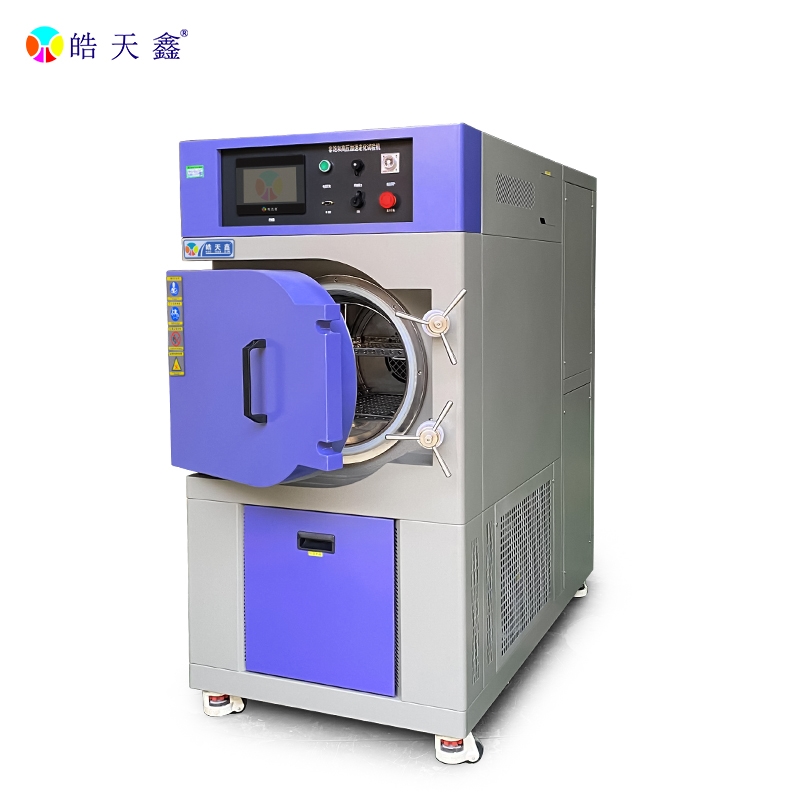

高海拔低气压试验箱专为高空低气压复合环境测试设计，具备温压同步耦合调控能力，适配无人机机载电路模块高空验证需求。设备搭载真空泵组、比例调节进气阀与高精度绝压传感器，按设定海拔精确闭环调节腔体真空度；同步配置加热器、复叠式制冷机组与多点测温，独立维持腔体温度，两套回路通过耦合运算模块协同工作，实现 "温压联动、同步稳定"。

针对低气压下换热衰减的特殊问题，控制系统内置散热补偿模型，根据当前气压自动推算空气对流换热系数，修正温控功率输出，避免低气压下温度失控，确保升温、降温全程温度波动控制在 ±1℃以内、气压波动控制在 ±0.5kPa 以内。

设备配置耐压真空密封腔体与带电测试通道，机载电路模块可全程施加额定工作电压，动态监测漏电流、绝缘电阻变化，精准筛查低气压放电、击穿、散热超标等隐性缺陷，完整模拟无人机高空真实服役工况。

四、无人机机载模块高空温循试验试验方案

测试对象：无人机机载电源模块、飞控电路板、通信模块、传感器组件。执行标准：MIL-STD-810H Method 500.6 低气压试验、GB/T 2423.25 温湿度低气压复合试验。配套设备：高海拔低气压试验箱。

试验流程：

1. 机载电路模块试样统一在标准大气环境预处理，记录初始绝缘电阻、耐压、散热温升基准数据；

2. 设定目标海拔 4000 米对应气压（约 61kPa），同步运行 - 40℃↔70℃温度循环，升降温速率设定 5℃/min，高低温端各保温 1 小时，连续循环 48 次；

3. 试验全程对模块施加额定工作电压，实时监测绝缘电阻、漏电流、关键器件温升变化；

4. 试验结束后恢复常压室温，全面检测模块绝缘击穿电压、连接器密封性、元器件电性能、外观变化；

5. 评估机载电路模块高空低气压温循复合环境下的可靠性，筛选耐高压、耐低温的元器件与密封方案。

五、测试核心目的与失效分析

高空低气压温循试验的核心目的，是通过低压与温差耦合应力，提前暴露无人机机载电路模块的高空服役隐患。典型失效模式包括：低气压下空气击穿电压下降引发连接器爬电放电、高压线束绝缘击穿、散热能力减弱导致功率器件过热失效、密封结构在低压差与温差交替下渗漏进水。

通过温压耦合试验，可量化不同元器件、不同密封结构在高空复合环境下的可靠性差异，筛选出耐低压、耐低温的机载电子方案，为无人机高原、高空作业可靠性设计提供数据支撑，避免产品投放后突发空中故障。

六、方案总结

无人机机载电路模块高空低气压温循试验，是模拟高原、高空低气压复合环境、验证机载电子可靠性的关键手段。高海拔低气压试验箱依托温压同步耦合调控、散热补偿模型、带电测试通道三大核心能力，完整复现 MIL-STD-810H 标准的高空低气压温循工况，全程数据合规可溯源，为无人机、航空电子装备的高空可靠性设计与认证提供验证支撑。
